Praktikum SiSo WS 2013/2014

Übersicht, Einteilungsmatrix

Eines der wichtigsten Fähigkeiten bei (eigentlich: vor) der Benutzung von Software ist es, zur jeweiligen Fragestellung die richtige Software auswählen zu können. Ein guter Handwerker haut die Nägel eher nicht mit der Kombizange in die Wand. Dazu aber braucht es auch etwas Erfahrung. Auf der einen Seite muss man wissen, was es für Werkzeuge gibt und wie sie funktionieren. Auf der anderen Seite muss man in der Lage sein die Aufgaben und Problemstellungen zu unterscheiden und einteilen zu können.

Download:

Übersicht: Tabelle-SiSo-2013/14.pdf

Praktikum 01 (09.12.2013): "Strukturmechanik 1"

Themen:

Organisatorisches
Auffrischung Statik u. Elastostatik
Einführung in Ansys Workbench
Balkenbiegung, Spannungs- und Dehnungsanalysen
Beispiel: Kragbalken

Software:

Ansys Workbench 14.0 mit den Modulen: DesignModeler, Mechanical

Aufgaben:

Aufgabe 01: Einführung in Workbench

Praktikum 02 (16. und 20.12.2013): "Strukturmechanik 2"

Thema:

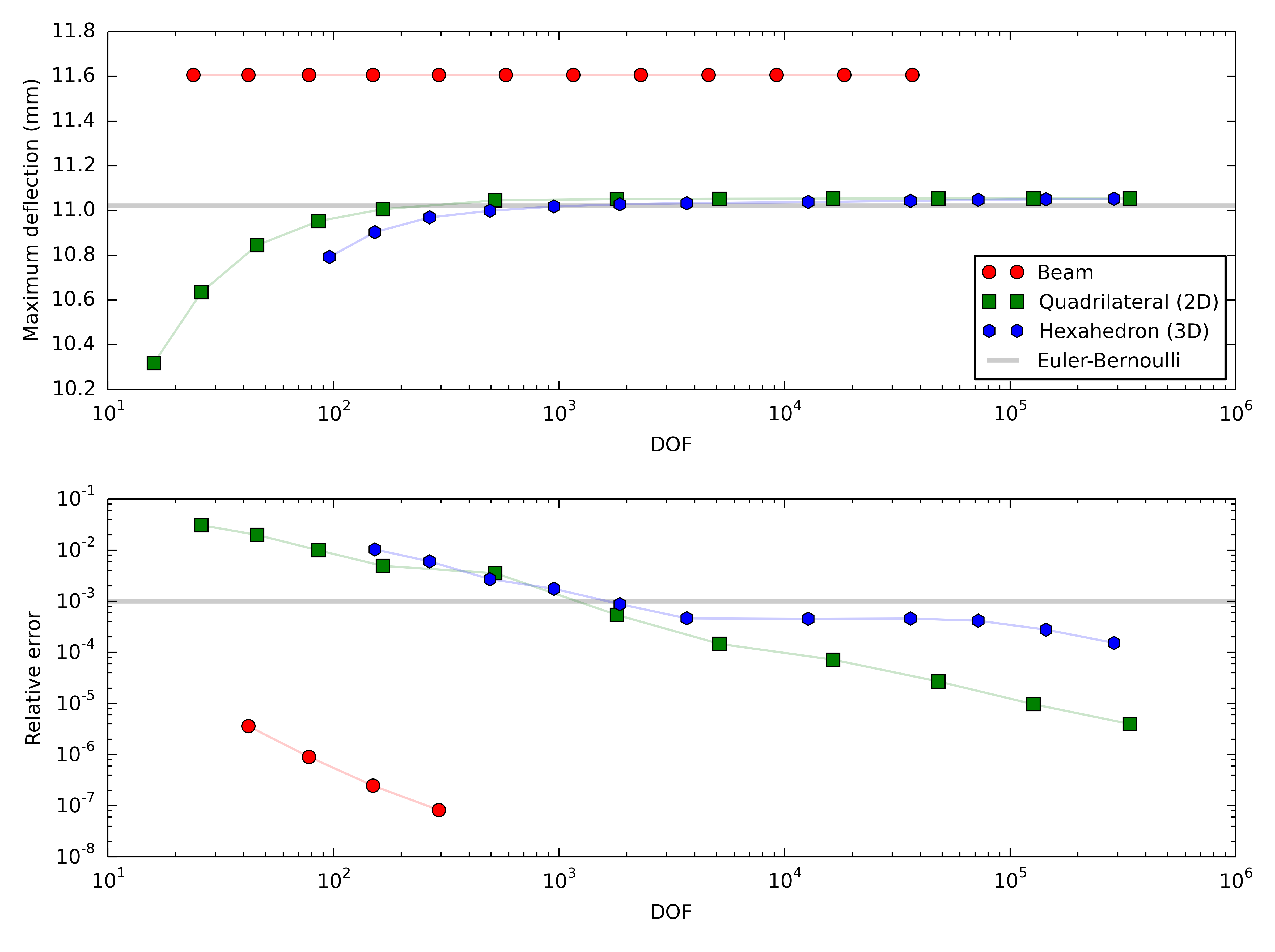

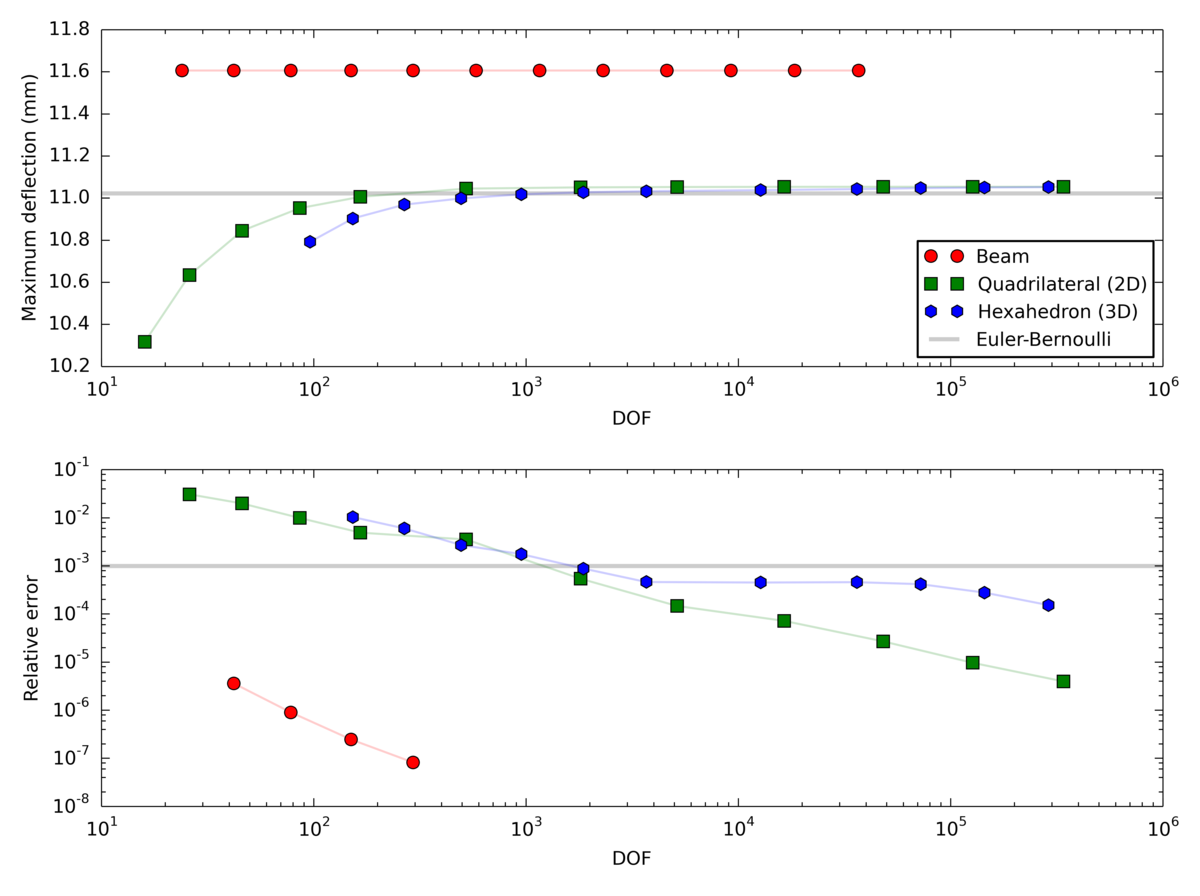

Verifikation: Konvergenzanalysen, Vergleich mit analytischer Lösung
Validierung: Vergleich der Simulationsergebnisse mit experimentell gewonnenen Daten

Software:

Ansys Workbench 14.0 mit den Modulen: DesignModeler, Mechanical

Aufgaben:

Aufgabe 02: Verifikation & Validierung

Praktikum 03 (10.01.2014): "Strukturmechanik 3"

Themen:

Anisotrope Werkstoffe: Modellierung von Faserverbundwerkstoffen
Nichtlineare Materialmodelle: Plastizität, Kaltumformung ("Work hardening")

Software:

Ansys Workbench 14.0 mit den Modulen: DesignModeler, Mechanical

Aufgaben:

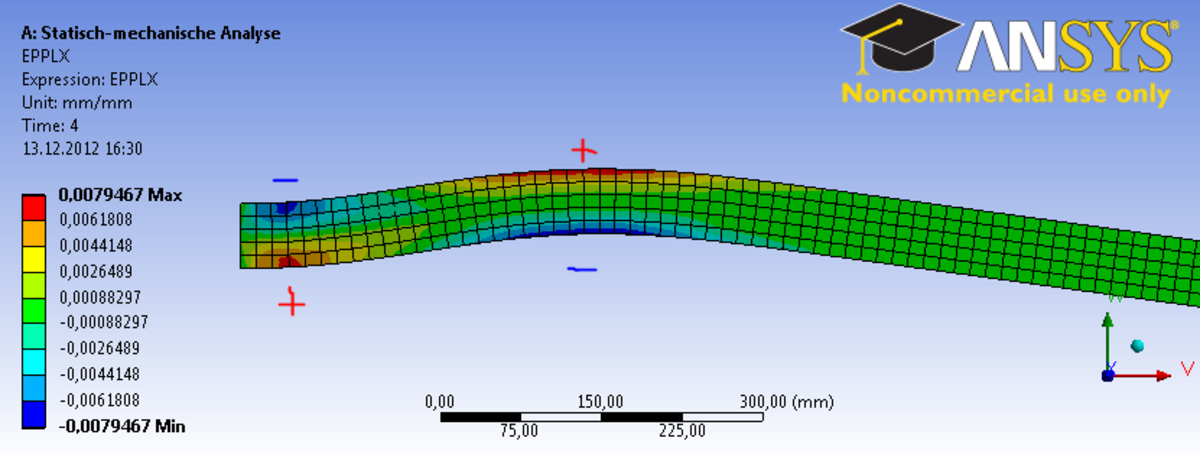

Aufgabe 03: Anisotrope Werkstoffe
Aufgabe 04: Plastizität

Praktikum 04 (13.01.2014): "Strukturmechanik 4"

Thema:

Geometrische Nichtlinearität: Große Verformungen

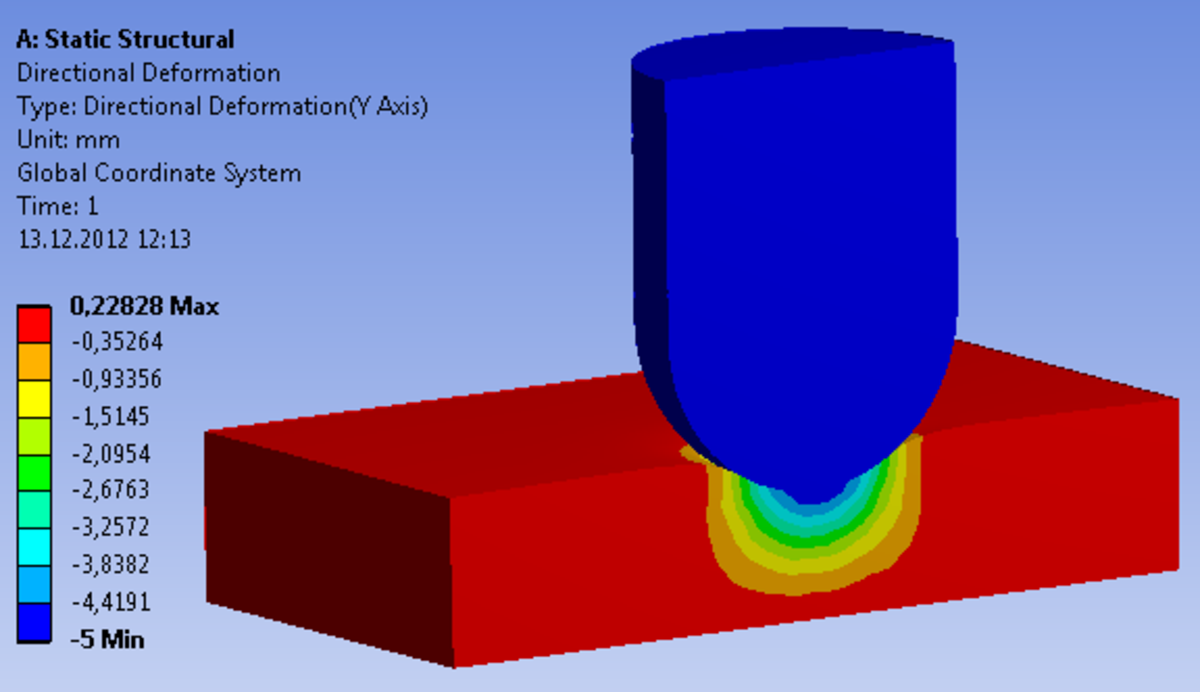

Nichtlinearität durch Kontakt (Kontakt Puffer auf Platte)

Software:

Ansys Workbench 14.0 mit den Modulen: DesignModeler, Mechanical

Aufgaben:

Aufgabe 05: Geometrische Nichtlinearität
Aufgabe 06: Nichtlinearität durch Kontakt

Praktikum 05 (17.01.2014): "Dynamik 1"

Thema:

Modalanalysen
Beispiel: Eigenschwingungen einer langen Schraube

Software:

Ansys Workbench 14.0 mit den Modulen: DesignModeler, Mechanical

Aufgaben:

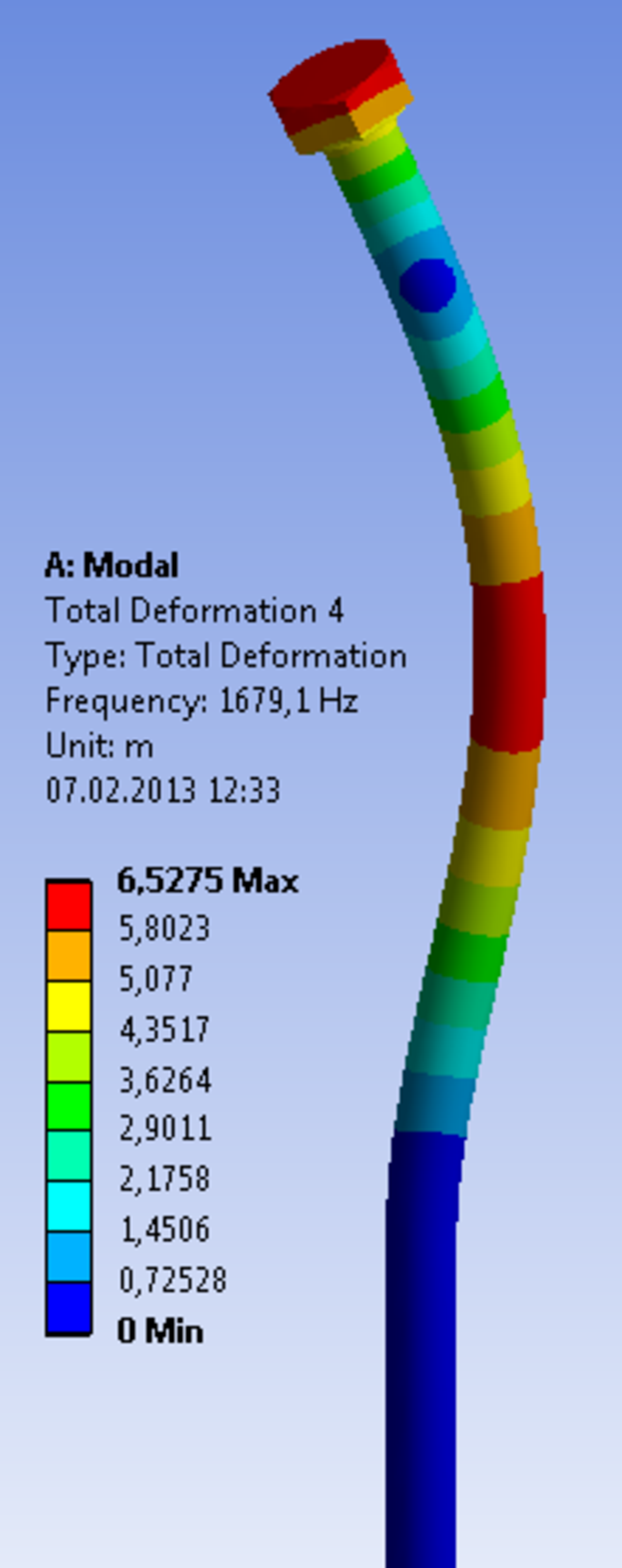

Aufgabe 07: Modalanalyse einer Schraube
Schraubengeometrie: M8x200.STP

Praktikum 06 (20.01.2014): "Dynamik 2"

Themen:

Transiente dynamische Analysen
Implizite vs. explizite Lösungsverfahren (kurze Einführung)
Einführung in Abaqus CAE

Software:

ANSYS Workbench 14.0
Abaqus CAE 6.12-2, Abaqus/Explicit

Aufgaben:

Aufgabe 08: Transienter, perfekt elastischer Stoß (implizit)

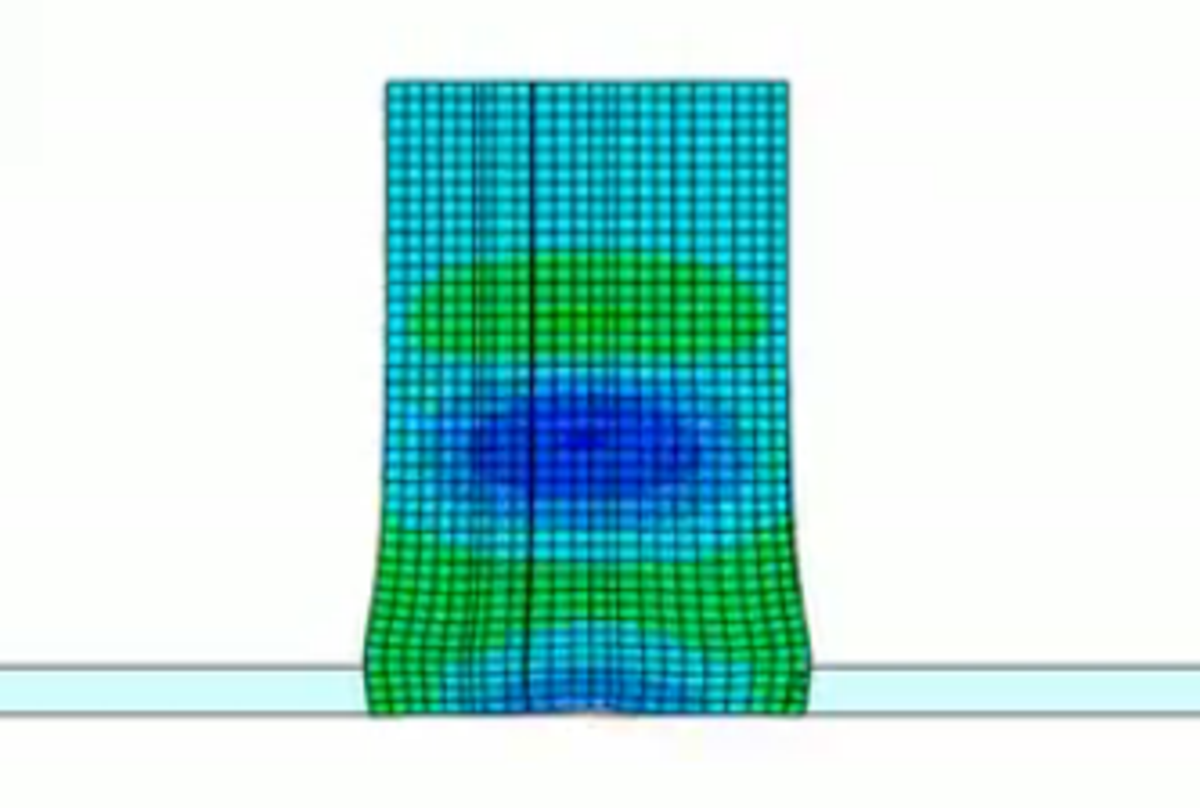

Aufgabe 09: Transienter, perfekt elastischer Stoß (explizit)

Praktikum 07 (24.01.2014): "Dynamik 3"

Themen:

Typisches Einsatzgebiet expliziter FE-Solver: Crash-Rechnung
Hochgeschwindigkeitsvorgänge, Körperschallausbreitung = mechanische (Stoß-)Wellen
"Faltenbeulen" mit großen Verformungen und exzessivem Selbstkontakt

Software:

Abaqus CAE 6.12-2, Abaqus/Explicit

Aufgaben:

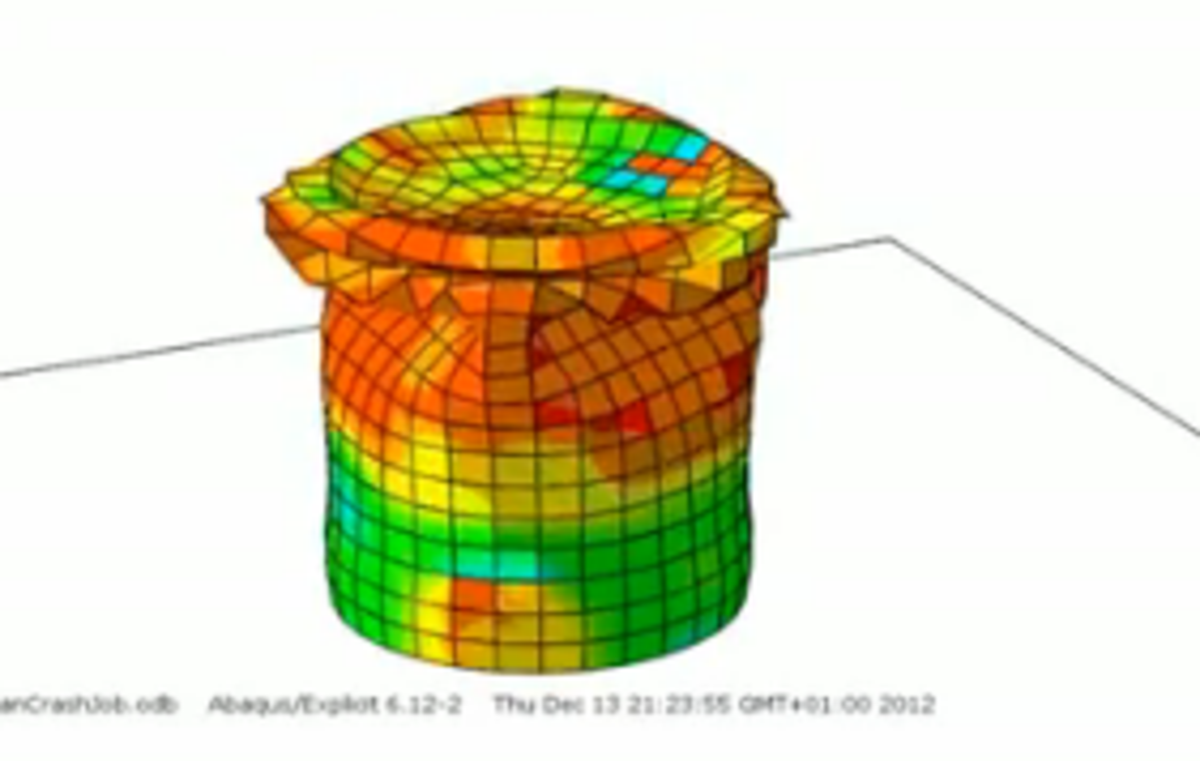

Aufgabe 10: Dosenpresse (Kaltumformung, explizit)

Ergebnisse:

Videos

Praktikum 08 (27.01.2014): "Dynamik 4 - MKS"

Thema:

Mehrkörpersimulation = Bewegung von Systemen starrer Körper
Lösen von Anfangswertproblemen durch numerische Integration

Software:

MSC.ADAMS (Windows)

Downloads/Links/Arbeitsschritte:

Starten von ADAMS:
- Desktop-Shortcut: "Adams-View"
- oder: Startmenü/Alle Programme/MSC.Software/MD Adams/Aview/Adams-View
Einführung in ADAMS: MMSM2-Üb05, (nur Teil III, ab Schritt 2e)
Aufgabe 11: "Garagentor-Führung"
